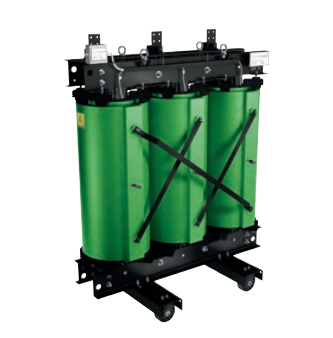

Legrand Сухой трансформатор, Zucchini, серия BoBk, 10 кВ, 1250 кВА EL2RACBA

Общие характеристики:

• Сухие трансформаторы Legrand серии Zucchini - 10 кВ от 100 до 3150 кВА
• Серия BoBk
• Обмотка высокого напряжения - изоляция из смолы, залитой в вакууме
• Обмотка низкого напряжения, изготовленная из алюминиевой фольги и изоляционных материалов, с пропиткой в вакууме
• Магнитный сердечник, состоит из трех колонн из магнитной стали с оптимальной зернистой структурой; возможно изготовление сердечника с нормальным и уменьшенным уровнем потерь
• Контактные площадки низкого напряжения располагаются сверху
• Возможность непосредственного присоединения шинопровода серии Zucchini
• Усиленная несущая рама
• Ролики для перемещения в двух перпендикулярных направлениях
• Схема и группа соединений: стандартная - D/Yn-11
• Соответствуют МЭК 60076-11: 2004 и ГОСТ 52719-2007, EN 50541-1
• По запросу сейсмостойкое исполнение согласно ГОСТ 17516.1-90, ГОСТ 16962.2-90, НП 031-01 в части сейсмостойкости

Характеристики продукта:

• Сухой трансформатор Zucchini серия BoBk (энергоэффективный)
• Напряжение первичной обмотки: 10 кВ
• Напряжение вторичной обмотки: 400 В
• Класс электрической прочности изоляции: 12 кВ
• Мощность, кВА: 1250
• Номинальное напряжение короткого замыкания, Uk, %: 6
• Потери холостого хода Po, Вт: 1800
• Потери короткого замыкания на основном ответвлении Pk, Вт при 120 °С: 12000
